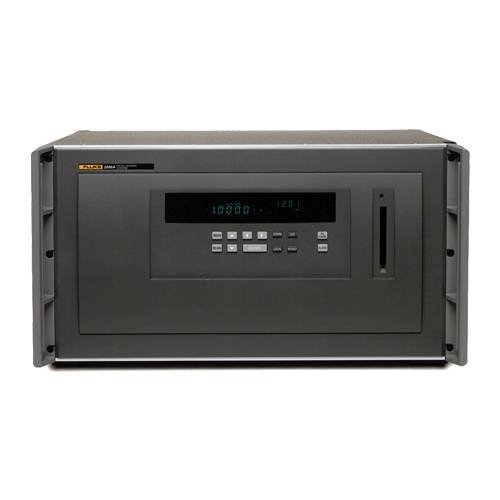

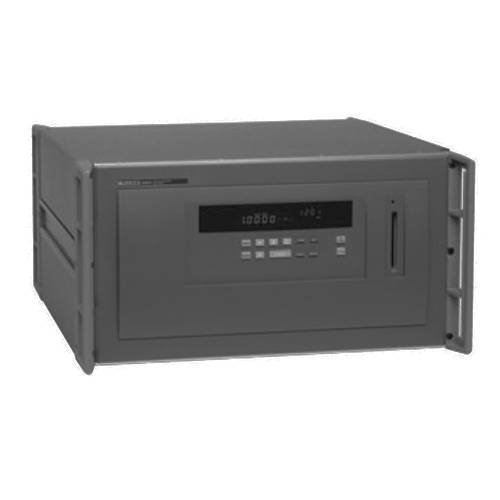

Система сбора данных Fluke 2680A-DIO

Система сбора данных Fluke 2680A-DIO выполнена в виде отдельного опционального модуля с набором комбинированных цифровых и релейных каналов, который устанавливается в выделенный слот базового блока. Устройство позволяет реализовать расширенные функции управления многоканальными системами сбора данных семейства 268x и организовать запись информации о различных событиях, сигналах тревоги и определенных ситуациях. Модуль Digital Input Output не нуждается в калибровке, его установка не влияет на метрологические качества регистрирующего оборудования Fluke 2680A-DIO.

Функциональные возможности

20 цифровых линий служат для вывода сигнализации тревоги при определенных событиях, например, превышении порогового показателя для выбранных аналоговых измерительных каналов. Каждую линию можно назначить входом или выходом для отслеживания дискретных сигналов и реализации разных управляющих функций.
8 однопозиционных релейных каналовсистемы сбора данных позволяют управлять включением-выключением внешних исполнительных устройств повышенной мощности.
Интегрированный сумматор с отдельным выходом и внешним запуском, который может функционировать в восходящем и нисходящем режиме, служит для подсчета замыканий контактов либо количества перепадов уровня напряжения.

Особенности

Для подключения к цифровому модулю Fluke 2680A-DIO внешних линий используется разъем DIO 2680A-102. Управление цифровыми линиями реализуется на основе транзисторной логики с открытым коллектором. В случае, если каналы используются в качестве входов, они обеспечивают выдачу данных о состоянии линии, которые можно соотносить с результатами измерений. Релейные линии управляются быстродействующими двухполюсными реле DPST типа C.

Инициализация счетчика сумматора с его обнулением производится после выключения-включения питания Fluke 2680A-DIO, а также может выполняться программными функциями Fluke DAQ. Для предотвращения эффекта дребезга контактов общего ввода предусмотрена возможность задействования функции гашения вибраций.

Конфигурирование модуля производится в диалоговом режиме, при этом настройка сумматора выполняется с использованием меню DIO Configuration, а задание режимов работы реле и каналов ввода-вывода – через DIO Communication. Стояние цифровых линий, реле и счетчика сумматора можно контролировать визуально – по показаниям на дисплее, используя клавиши со стрелками лево и право после вызова функции DIO.

Характеристики

	Fluke 2680A-DIO
Математические функции	Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение.
Подавление нормального режима	50 дБ при 50/60 Гц, ±0,1 %
Общий ввод	Предустанавливаемый стартовый счетчик для источника постоянного тока, без изоляции, максимум +30 В, минимум –4 В. Максимальное количество: 4 292 967 295 Минимальный сигнал: 2 В пиковое Пороговое значение: 1,4 В Частота: от 0 до 5 кГц (гаситель вибраций выключен) Гистерезис: 500 мВ Вход на гаситель вибраций: нет или 1,66 мс
Цифровые входы/выходы - 20	Пороговое значение: 1,4 В Гистерезис: 500 мВ Максимальный входной сигнал: +30 В, минимальный –4 В; без изоляции, логический выход "ноль" Логический выход "ноль": Максимальный выходной сигнал 0,8 В = –1,0 мА (эквивалент нагрузки 1 LSTTL); Максимальный выходной сигнал 1,8 В = –20 мА; Максимальный выходной сигнал 3,25 В = –50 мА; Выходное напряжение зависит от внешней нагрузки; Минимальный выходной сигнал 3,8 В = 0,05 мА (эквивалент нагрузки 1 LSTTL)
Реле	Количество: 8 Тип: тип С, DPST Ток: 1 А, безындукционный Время работы: 75 мс
Связь предупредительных сигналов	Каждому цифровому блоку ввода-вывода можно произвольно присвоить цифровой вход, выход состояния или выход предупредительных сигналов (связанные с каким-либо каналом или каналами входа)
Входное значение триггера	Минимальный импульс: 5 мкс Минимальная задержка: 100 мс "Высокое" входное значение: от 2,0 до 7,0 В "Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL
Входное значение триггера	Минимальный импульс: 5 мкс Минимальная задержка: 100 мс "Высокое" входное значение: от 2,0 до 7,0 В "Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL
Входное значение триггера	Минимальный импульс: 5 мкс Минимальная задержка: 100 мс "Высокое" входное значение: от 2,0 до 7,0 В "Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL
Часы	Точность до 1 мин/месяц в диапазоне от 0 до 50 °C
Мощность, срок службы батарей	От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В
Температура, влажность (без конденсата)	Эксплуатация: от –20 до 28 °C, при относительной влажности <90 %; от 28 до 40 °C, при относительной влажности <75 %; от 40 до 60 °C, при относительной влажности <50 % Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 %
Высота над уровнем моря	Эксплуатация: 2000 м Хранение: 12 200 м
Стандарты	Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2; EN55022-1; EN550aa, класс A; EN610000-4-2, 3, 4, 6, 8; EN61326; EN61010-1, CAT II; CSA C22.2 № 1010.1
Рабочая температура	от –20 до 60 °C
Диапазон температур при хранении	от –40 до 70 °C
Размер	473 x 423 x 237 мм
Масса	0,80 кг (только рама)
Цифровой модуль ввода-вывода и реле (один модуль для одной рамы)	20 цифровых входов/выходов, 8 контактов на 1 А, 1 сумматор Включает модуль разъема DIO 2680A-102
Интерфейсы	Ethernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки
Системные требования	Совместимость с IBM, процессор Pentium II Microsoft Windows® NT/98/2000/XP 64 МБ ОЗУ 150 МБ свободного дискового пространства Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM) Привод CD-ROM Microsoft Internet Explorer 4.0 или более новой версии
